儀器簡介
UPY-6800快速熱裂解氣相色譜質譜聯用儀，是天瑞儀器精心打造的一款高性價比、易操作、無需樣品前處理的RoHS2.0檢測儀器，具有完全的自主知識產權，擁有多項專利技術，可以用于檢測電子電氣產品中鄰苯二甲酸酯類增塑劑、多溴聯苯、多溴聯苯醚等，并廣泛應用于工業檢測、食品安全、環境保護等眾多領域的有機物檢測。

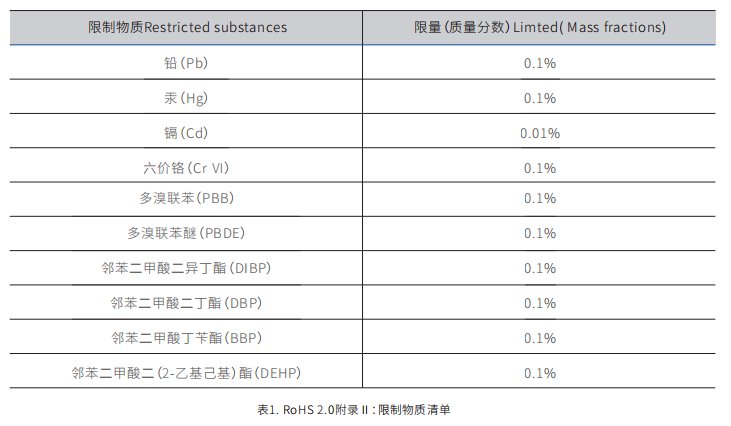

2015年6月4日，歐盟官方公報(OJ)發布RoHS 2.0修訂指令(EU)2015/863，正式將DIBP、DBP、BBP、DEHP列入附錄Ⅱ：限制物質清單(表1)。至此，附錄Ⅱ共有十項強制管控物質：
針對附錄Ⅱ中的有機物（DIBP、DBP、BBP、DEHP、PBB和PBDE），推薦GC-MS氣相色譜-質譜聯用法或熱裂解+氣相色譜質譜聯用法作為標準檢測方法，UPY-6800應運而生，滿足用戶對于RoHS 2.0檢測的不同測試需求。
應用方向
1、RoHS 2.0新增鄰苯二甲酸酯類塑化劑的快速篩查檢測；
2、可擴展測試鄰苯6P、8P，15P等；
3、可擴展測試RoHS 3.0新增項目；
4、可擴展測試REACH、加州65、TSCA等新增項目。
熱裂解儀主要技術參數
裂解室溫度控制范圍：室溫～800℃；
裂解室溫度控制精度：0.1℃；
裂解室升溫速率：0-20℃/s；
接口溫度控制范圍：室溫～350℃；
接口溫度控制精度：±1℃；
具備吹掃、裂解、分流、老化等功能。
氣相色譜儀主要技術參數
1.分流/不分流進樣口
1.1 最高使用溫度：室溫+7～450℃，任意溫度點可控；
1.2 載氣控制方式：EPC柱前壓力控制，EFC柱流量控制；
1.3 壓力控制范圍：0-100psi；
1.4 壓力控制精度：0.002psi；
1.5 具有脈沖分流和脈沖不分流進樣模式；
1.6 分流比設置范圍：1000:1；
1.7 隔墊吹掃流量控制范圍：0-100mL/min；
2.柱溫箱
2.1 溫度控制范圍：室溫+4℃～450℃；
2.2 溫度控制精度：小于0.1℃；
2.3 程序升溫階數：30階31平臺；
2.4 程序升溫速率：120℃/min；
2.5 降溫速率：從350℃降至50℃ <5min ；
2.6 保留時間重現性：小于0.002 min ；
質譜儀技術參數
1.離子源
1.1 前開口式腔體設計，可直接從前端拆裝離子源，無需打開儀器外殼；
1.2 離子化方法：EI；
1.3 離子化能量(電子轟擊源EI)：5 eV ---250 eV（常規使用70 eV）；
1.4 離子源設定溫度：100---350℃連續可調；
1.5 燈絲：雙燈絲；
1.5.1 完全自主研發的高性能燈絲，降低維護成本；
1.5.2 燈絲發射電流設定范圍：0-350uA。
2.質量分析器
2.1 質量分析器：帶預四極的高精度金屬鉬四極桿，改善邊緣場，減少四極桿污染；
2.2 質量范圍：1.5---1000 amu，以0.1amu遞增；
2.3 分辨率：單位質量分辨
2.4 質量軸穩定性：±0.10 amu/48 h
2.5 掃描速率：最高10000 amu/s
3.檢測器
3.1 檢測系統：二次電子倍增器帶聚焦透鏡；
3.2 檢測器：帶高能打拿極的離軸電子倍增器；
4. 靈敏度：全掃描，1pg八氟萘（OFN）在m/z 272 amu處，信噪比（S/N）≥30：1 （RMS）
5. 動態范圍：10?
6.真空系統
6.1 前級泵：油旋片泵，抽速5 m3/h；
6.2 分子泵：渦輪分子泵，抽速90 L/s；
6.3 配全量程冷陰極真空規，提供實時真空信息；
氣質接口：接口最高使用溫度450℃。
鄰苯二甲酸酯塑化劑檢測過程
快速熱裂解氣相色譜-質譜聯用儀針對鄰苯二甲酸酯解決方案
1.儀器與耗材
（1）快速熱裂解氣相色譜-質譜聯用儀（UPY-6800）；
（2）鄰苯檢測專用柱；
（3）原裝石英樣品杯；
（4）萬分之一天平；
（5）GC專用微量注射器、鑷子等。

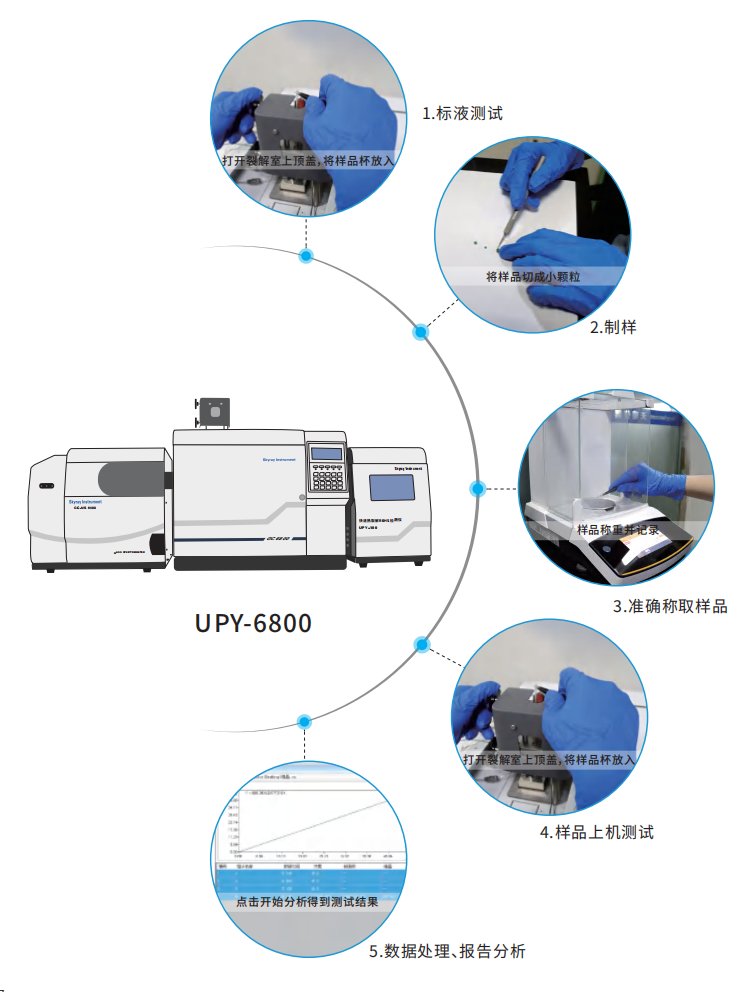

2.前處理過程
本方法無需前處理，耗材為UPY-6800專用石英樣品杯，將準確稱量好的固體樣品放置于樣品杯中，用鑷子夾持放入裂解室內裂解即可。
3.分析條件
檢測儀器：UPY-6800快速熱裂解氣相色譜-質譜聯用儀（Skyray Instrument）
色譜柱：鄰苯檢測專用柱
柱流量：1ml/min
柱箱升溫程序參考：80℃（0min）20℃/min 280℃（8min） （視樣品基材，參數會有調整）
進樣口：280℃，EI源：280℃，氣質接口：280℃
進樣量：1.0μl，不分流進樣
溶劑切除時間：4min，掃描范圍：45～450amu
4.重復性考察
以濃度為1000ppm的鄰苯4P標液進行重復性測試，平行進樣7次，記錄檢測的目標物保留時間與峰面積，并計算七次進樣的保留時間與峰面積的相對標準偏差RSD。
表2 定性重復性檢測數據統計表

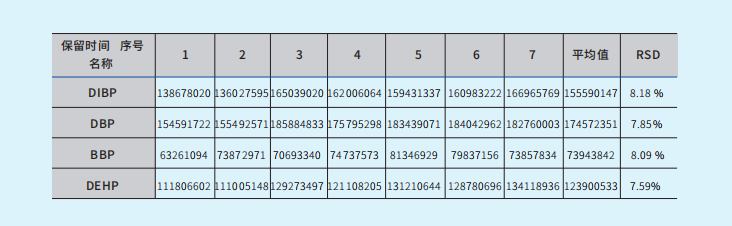

表3 定量重復性檢測數據統計表
結論：UPY-6800檢測鄰苯4P的RSD定性≤1.0%，RSD定量≤10.0%。
UPY-6800應用實例
在玩具、電子、食品、包裝材料、醫療器械塑料、橡膠、粘合劑、纖維素、樹脂、電纜等行業，都需要做塑化劑篩查檢測；江蘇天瑞儀器具有多年色譜質譜研發經驗，為使RoHS檢測更加高效便捷，研制出一款無需前處理直接進樣的鄰苯四項檢測設備：
UPY-6800快速熱裂解氣相色譜質譜聯用儀；該儀器通過裂解室程序升溫?zé)峤馕龊透邷亓呀猓寴悠分薪M分按照溫度不同分批次進入氣相色譜儀分離質譜進行檢測定量。儀器具有自動熱清洗功能與老化功能，在測樣結束后，自動清洗傳輸管路與裂解室，節省儀器維護成本且保證數據可靠性。

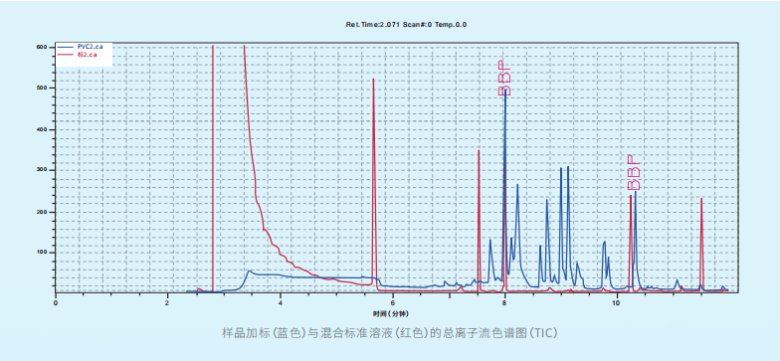

實驗案例：鄰苯塑化劑篩查
儀器：UPY-6800快速熱裂解氣相色譜質譜聯用儀
進樣方式：固體直接進樣
檢測項目：檢測PVC樣品中4種鄰苯是否超標
本方法采用UPY-6800快速熱裂解氣相色譜-質譜聯用儀測試電子電氣產品中4種鄰苯二甲酸酯類增塑劑，操作方法簡單，測試結果準確可靠，線性范圍寬，完全滿足RoHS行業對新增塑化劑的管控要求。
