中國粉體網訊 現代微電子技術發展迅猛，電子系統及設備正朝著大規模集成化、微型化、高效率、高可靠性的方向演進。隨著電子系統集成度不斷提升，功率密度隨之增高，電子元件及系統整體工作時產生的熱量也顯著增加，因此，有效的封裝設計必須解決電子系統的散熱難題。
良好的器件散熱依賴于優化的散熱結構設計、封裝材料選擇（熱界面材料與散熱基板）及封裝制造工藝等。其中，基板材料的選用是關鍵環節，直接影響到器件成本、性能與可靠性。當前電子封裝領域廣泛采用陶瓷基板（載板）作為芯片的封裝基底，包括氧化鋁、碳化硅、氮化鋁、氮化硅等材料。
Al2O3的熱膨脹系數和介電常數高于Si單晶，熱導率不足，不適用于高頻、大功率、超大規模集成電路；SiC陶瓷的熱導率很高，但介電常數太高、介電強度低，限制了它的高頻應用，只適于低密度封裝；AlN材料介電性能優良、化學性能穩定，熱膨脹系數與硅匹配，是極具前景的半導體封裝基板材料，但高端AlN原料需要從國外進口；Si3N4陶瓷機械強度高、耐熱沖擊好，但其熱導率相對較低，介電常數亦在8-9附近，難以充分滿足高功率密度、小型化封裝對高導熱的極致要求。
在此背景下，化學氣相沉積（CVD）金剛石因兼具超高熱導率與優異穩定性，正逐漸成為新一代封裝載板材料的關注焦點。近年來，業界嘗試將金剛石應用于高功率器件散熱基底，主要形式分為兩類：一是直接沉積金剛石薄膜作為基板，二是金剛石與銅/鋁等高導熱金屬復合形成復合基板。不過，該類材料在制備工藝上仍存在諸多缺陷與挑戰，需通過創新性技術方案予以攻克。

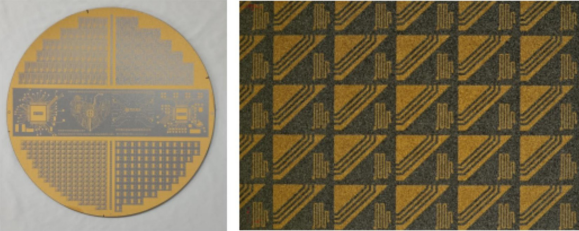

近日，蘇州博志金鉆科技有限責任公司申請了一項名為“一種超薄金剛石載板及其制備方法和應用”的專利。超薄金剛石載板的制備方法包括：選取異質襯底，進行清洗、種晶后引入犧牲層；通過化學氣相沉積在經過步驟一預處理后的襯底上生長出致密連續的超薄金剛石膜；對金剛石薄膜依次進行表面清潔、活化和改性；在金剛石載板表面構建導電布線和散熱基底所需的金屬層結構；將已沉積在異質基底上的超薄金剛石膜從基底分離，獲得自支撐的金剛石載板。該專利技術可顯著提升封裝基板導熱性能，還能制備厚度可控的超薄結構；其金剛石膜異質襯底生長與剝離工藝可靠，能讓薄膜便捷脫離生長基底獲得獨立載板；同時增強載板表面金屬化附著力，支持基板表面高密度電路圖案化，進一步提高封裝可靠性。
博志金鉆是一家專注于高性能半導體散熱材料與封裝器件研發生產的國家高新技術企業，致力于為高功率封裝場景提供陶瓷封裝載板及新一代材料器件，產品廣泛應用于光電芯片、通訊芯片、激光器、傳感器等高精密領域。依托自研設備與穩定量產能力，公司可精準滿足客戶定制化需求，實現陶瓷載板及封裝器件穩定、一致性強的批量化生產，年產能60萬板，年滿產值達12億元。
參考來源：國家知識產權局、蘇州博志金鉆科技有限責任公司、磨料磨具
（中國粉體網編輯整理/石語）
